Dokumentation des Anlagenbaus und Verkabelung

[engelhardt001]

hallo Leute,
ich bräuchte mal Anregungen oder Vorschläge wie ich meine
Verkabelung usw. auf dem PC dokumentieren kann.

Es wird ja immer gesagt aufschreiben.


Wie habt Ihr das gelöst oder gemacht, Programme, Text, Dateien ?


bin für jeden Vorschlag offen.


Gruß Joachim

PS: mit einfügen von Bildern, Gleisplänen  oder Screecshorts

[Peter BR44]

Hallo Joachim,

habe es mit CorelDraw für meine Testanlage dokumentiert.

[engelhardt001]

hallo Peter,

das mit den Bildern ist mir schon klar und kann das auch über "einfügen" aus der Zwischenablage machen.
'Ohne Bilder wird es sehr schwierig.

Wie sieht deine Doku bezüglich Tabelle mit Dig Adressen und so aus ?

Rückmeldemodule ?
und was du dir noch so vorstellen kannst.

Das ein "Neuer" so nicht klar kommt ist mir klar. Wenn ich ein halbes Jahr nicht dran war bei mir auch.

Aber irgendwie muss man doch so was dokumentieren

Gruß Joachim

[Joachim Frederick]

Moin Joachim,

ich habe es mit Excel Tabellen gemacht, Rm, und Schaltdecoder.
RM: Decoder 1=1-8
               :
       Decoder 30=241-248

SD: Decoder 1 Adr. 1-4 Weichen und wo  diese eingebaut wurden
             :
           usw.

[Peter BR44]

Hallo Joachim,

hast Du oben mal auf den rot markierten Link dokumentiert geklickt?
Oder habe ich dich nicht richtig verstanden.

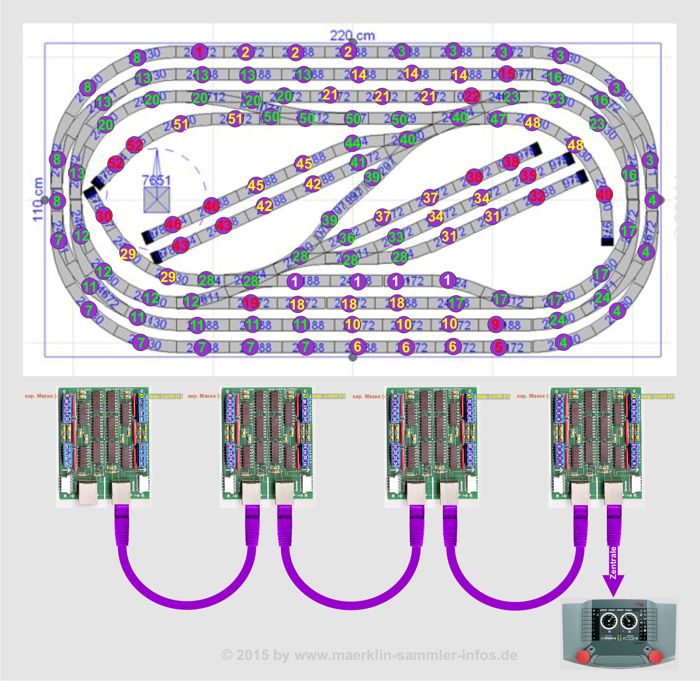

Die Grafik über die S-88 Belegung, lässt sich durch anklicken auf der Seite
separieren und vergrößern.

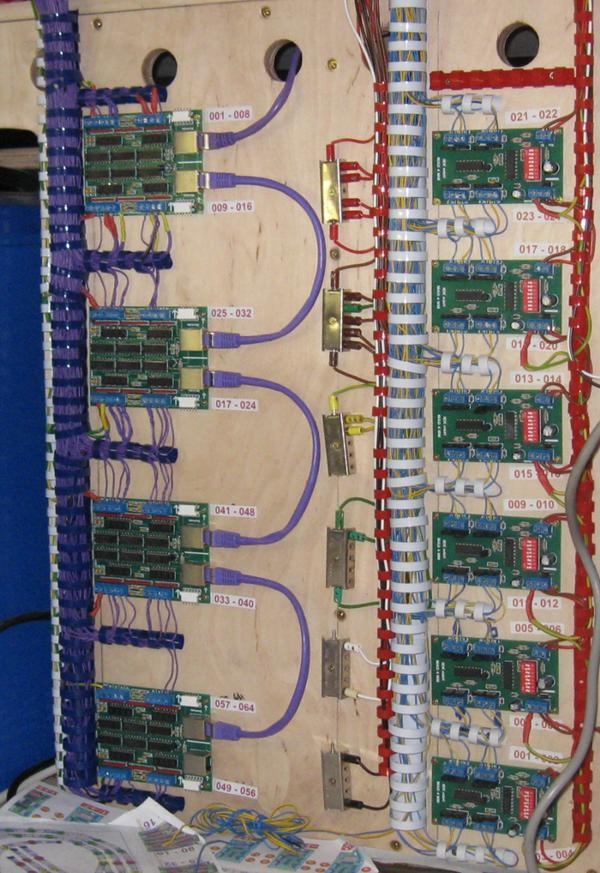

Die Decoder für Weichen sind auf dem Photo leider nicht zusehen.
Aber diese sind auch beschriftet mit der passenden Nummer der Weiche.

[engelhardt001]

ja Peter hab es gemacht
kommt leider nichts an bei mir.

[engelhardt001]

hallo Namenskollege,

hast du ne Rohtabelle oder so was  ?


ich blick mit meinen Dokus langsam nicht mehr richtig durch

[Thomas Hirsch]

Hallo Joachim,

es gab mal unter tipps und Tricks so eine Tabellenvorlage für die Magnetartikel. die Leere Vorlage finde ich gerade nicht mehr, aber ich kann dir meine eigene anhängen, die müsstes du dann überschreiben oder nachbauen.

[engelhardt001]

hey Thomas,

genau so eine Kombi hab ich gesucht.
Hätte auch selbst drauf kommen können.
Ich hab für jedes eine eigenen Tabelle erstellt,. Blättern , blättern


So hab ich alles was ich brauche in einem Formular.


Danke dir,


hier das Forum ist einfach unschlagbar.


Gruß Joachim

[Bernd Koslowski]

Hallo Modellbahnfreunde,

habe mir vor langer Zeit mal diese Liste angelegt.
Für alle zur freien Verfügung.

Gruß Bernd

[Peter BR44]

Hallo Joachim,

bei mir sieht es wie folgt aus.
Weichen und Signale, so wie für die die S-88 Module

[Volker Wößmann]

Hallo,

ich dokumentiere alles in eine Excel Tabelle.
Darin festgehalten:

alle Lötleisten mit Einbauort sowie Belegung der einzelnen Anschlüsse
alle S88 Rückmeldedekoder mit deren Belegung
alle Magnetartikeldekoder mit Einbauort sowie der Belegung
alle Booster mit dem versorgten Anlagenteil
alle Kabel mit der Belegung der einzelnen Adern mit deren Farbe, Farbcode

So kann ich immer vom Gleis bis zum Dekoder/Booster bzw. umgekehrt nachvollziehen, welches Kabel geht von wo nach wo und hat welches Signal.

Weiter habe ich für mich einen gewissen Farbcode definiert, den ich konsequent einhalte.
So ist z.B. Blau bei mir immer Gleis Masse, Gelb Gleis Plus, Schwarz ein Rückmeldekontakt vom Gleis, etc.
Da sehe ich direkt was ich vor mir habe.

Alle Dekoder sind beschriftet und anhand der Digitaladresse durchnummeriert.
Die Lötleisten sind beschriftet, die Kabel sind beschriftet...

Ich kann nur sagen eine gute Dokumentation ist alles, ansonsten findet man im Falle eines Falles nichts wieder!

Volker

[Ernst_Schefer]

Guten Morgen zusammen

Ich machte es wie Volker Wössmann. Ich dann alle Excel-Blätter in einem Ordner abgelegt. Zusätzlich habe ich auch Gleispläne in Excel angefertigt und die ebenfalls im gleichen Ordner abgelegt.
Werden Änderungen nötig führe ich diese am PC durch und drucke anschliessend die bereinigten Blätter wieder aus und aktualisiere damit den Ordner.

Kollegiale MOBA-Grüsse     Ernst Schefer

[engelhardt001]

Hallo an alle, prima Ideen sind dabei und ich werde mir dann aus allen das rausholen was ich brauche.

Danke an alle.


Hallo Peter, hab da noch ne Frage an dich:

die Gleispläne hast du die mit Wintrack gemacht oder ist das ein anderes Programm ?


Mit den Besten Grüßen Joachim

[Peter BR44]

Hallo Joachim,

ja. Wurden mit WinTrack erstellt und mit CorelDraw bearbeitet.
